Ремни зубчатые литиевые сборные полиуретановые и резиновые. с металлокордом ОСТ 38.05.114-76

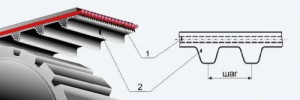

1 - Корд (металлокорд или другой несущий материал)

2 - Резина (полиуретан)

Ремни работоспособны при температуре окружающего воздуха от -30 до +60 С.

Пример расчета длины ремня: 1-52-8

Модуль 1 х число зубьев 52 х 3.1415 = 163.36 мм.

Пример условного обозначения ремня: 1-100-6 где;

1-модуль ремня(шаг ремня, деленный на 3,1415(число п)); 100- количество зубьев( шт); 6-ширина в мм; Расчет длины ремня: Модуль 1х количество зубьев 100 х 3,1415=314,15 мм.

Серийно изготавливаемые резиновые зубчатые литьевые ремни:

1-52-8	1,995-83-12	2-63-12,5	2-125-16	3-60-16
1-53-8	1,995-98-12	2-63-15	2-125-20	3-60-20
1-63-5	2-40-10	2-63-25	2-130-20	3-60-25
1-63-10	2-45-8	2-63-16	3-40-5	3-60-32
1-80-5	2-45-10	2-63-20	3-40-20	3-63-12,5
1-85-5	2-45-12,5	2-71-8	3-40-25	3-63-16
1-100-5	2-45-16	2-63-20	3-50-5	3-63-20
1-100-6	2-50-5	2-71-8	3-50-12,5	3-63-25
1-112-5	2-50-8	2-71-25	3-60-5	3-63-32
1-140-10	2-50-9	2-80-5	3-50-16	3-63-32
1,451-42-10	2-50-10	2-80-10	3-50-20	3-71-12,5
1,5-90-5	2-50-12,5	2-80-20	3-50-25	3-71-25
1,5-90-12,5	2-50-20	2-100-8	3-50-40	3-71-40
1,5-112-10	2-56-10	2-100-10	3-60-10	4,9-39-14,5
1,5-112-12,5	2-56-12,5	2-100-12,5	3-60-12,5	4,9-39-20
1,5-115-10	2-56-15	2-100-16	3-60-16
1,5-115-15	2-63-5	2-100-20	3-60-20
1,59-144-16	2-63-8	2-112-10	3-60-25
	2-63-10	2-125-12,5	3-60-32
Компрессионные ремни
1-190-5	2-56-12,5	2-71-10	2-85-12,5	1-190-10
2,546-60-10	2-68-12,5	2-71-12,5
